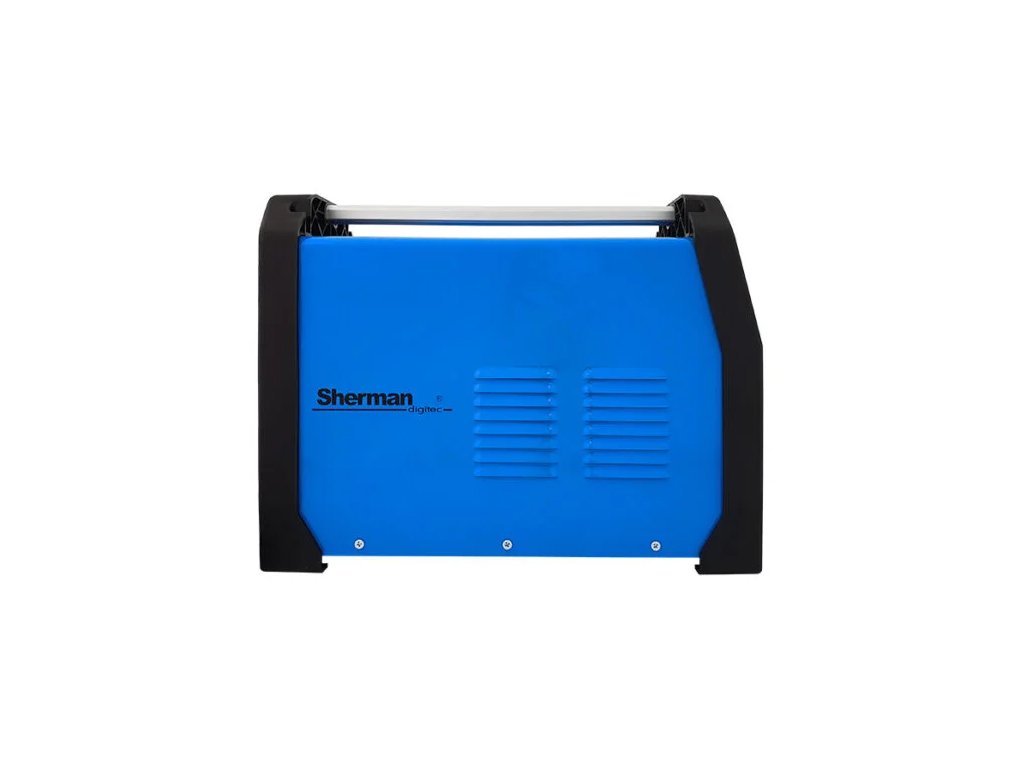

Svářečka DIGITIG 204 QUATTRO s plazmovou řezačkou

Invertorová svářečka MMA/TIG s proudem 200 A (60%). Svářečku lze použít pro svařování materiálů, jako jsou ocel, železo, litina a jiné neželezné materiály. Zařízení disponuje hlavními svařovacími metodami, a to TIG HF a MMA (obalová elektroda) stejnosměrným proudem s možností využití pulsace proudu. Umožňuje také plazmové řezání ocelových, hliníkových a měděných plechů a prvků. Je vybaven funkcí svařování za studena umožňující spojování tenkých prvků díky velmi nízké emisi tepla ve spojovací zóně.

S digitálním ovládáním budete mít plnou kontrolu nad nastaveními a parametry svařování. Funkce Fan Stop vypne ventilátor při nízkém zatížení svářečky a tak se výrazně sníží hladina hluku.

Souprava obsahuje svařovací rukojeť TIG, rukojeť plazmového řezání PT-31, kabel elektrody, hromadný kabel a externí jednotku přípravy vzduchu pro plazmové řezání.

PRACOVNÍ CYKLUS

Pracovní cyklus je založen na 10minutové periodě. 25% pracovní cyklus znamená, že po 2,5 minutách provozu je nutná 7,5 minutová přestávka. 35% pracovní cyklus znamená, že po 3,5 minutách provozu je zapotřebí 6,5 minutová přestávka. Pracovní cyklus 60 % znamená, že po 6 minutách provozu je nutná 4minutová přestávka. 100% pracovní cyklus znamená, že zařízení může pracovat nepřetržitě bez přerušení. Pozor! Testy se uskutečnily při teplotě okolního vzduchu. Pracovní cyklus při 40°C byl určen simulací.

STUPEŇ OCHRANY

IP udává, do jaké míry je jednotka odolná vůči vnikání pevných a vodních nečistot. IP23 znamená, že jednotka je vhodná pro použití v interiéru a není vhodná pro použití v dešti.

MAXIMÁLNÍ Tloušťka řezu

Hodnota maximální tloušťky řezu byla stanovena za optimálních podmínek pro řezání běžné kvalitní uhlíkové oceli. Pro výběr správného zařízení se doporučuje provést technologické zkoušky v reálných pracovních podmínkách a na vzorovém vzorku materiálu.

FUNKCE VRD

Funkce VRD snižuje napětí naprázdno. Správná hodnota napětí se obnoví až těsně před zapálením oblouku. Tím se minimalizuje riziko úrazu elektrickým proudem, ale v některých případech to může ztížit zapálení oblouku.

FUNKCE A VLASTNOSTI:

• 2T/4T

• Stoupající/klesající proud

• Dofuk plynu TIG

• Předfuk plynu

• MMA impuls

• TIG impuls

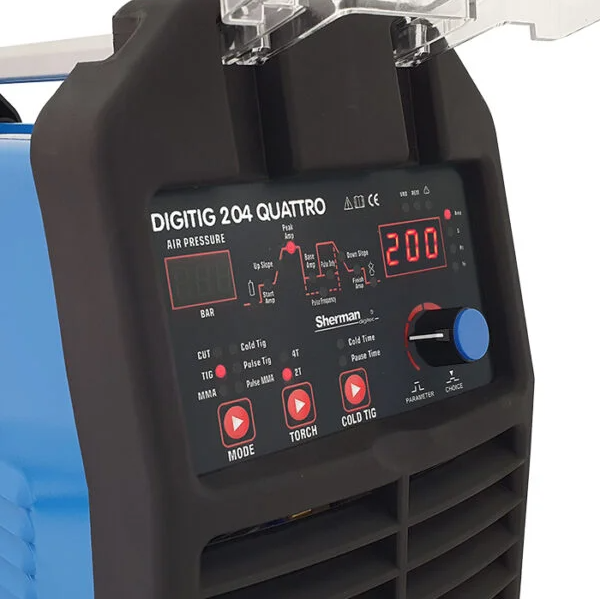

• Digitální ovládání

• VRD

• LED displej

SVAŘOVÁNÍ MMA

Iniciace oblouku a proces svařování obalenou elektrodou (MMA) Iniciace oblouku při svařování MMA spočívá v dotyku elektrody se svařovaným materiálem, jeho krátkém tření a odpojení. V případě iniciace oblouku elektrodami, jejichž povlak tvoří po vychladnutí vodivou strusku, musí být hrot elektrody předčištěn několikanásobným úderem na tvrdý povrch, dokud se nedosáhne kovového kontaktu s obrobkem. Pro ukončení svařování zvedněte elektrodu a přerušte oblouk

SVAŘOVÁNÍ TIG

DIGITIG 204 QUATTRO je vybaven ionizátorem, který umožňuje bezkontaktní zapálení oblouku. Pro zapálení oblouku ve dvoutaktním režimu přibližte elektrodu ke svařovanému materiálu na vzdálenost 2 milimetrů a stisknutím tlačítka na rukojeti hořáku zapněte ionizátor. Po správném zapálení oblouku proveďte svařování se stlačeným tlačítkem. Uvolněním tlačítka na rukojeti se spustí fáze sestupu a ukončí se proces svařování. Pro zapálení oblouku ve čtyřtaktním režimu přibližte elektrodu ke svařovanému materiálu na vzdálenost 2 milimetrů a stisknutím tlačítka na rukojeti hořáku zapněte ionizátor. Po správném zapálení oblouku lze tlačítko uvolnit a s uvolněným tlačítkem svařovat. Chcete-li svařování zastavit, znovu stiskněte a uvolněte tlačítko na rukojeti.

TECHNICKÉ PARAMETRY:

• Napájecí napětí: AC 230V ±10% 50 Hz

• Maximální spotřeba energie: MMA: 5,8 kVA; TIG: 4,3 kVA; CUT: 5,3 kVA

• Jmenovitý proud svařování/cyklus: MMA: 180 A/25 % TIG 200 A/60 %

• Jmenovitý proud řezání/cyklus: 50 A/ 35%

• Jmenovité napětí bez zatížení: MMA: 68 V; TIG: 68 V; CUT: 245 V

• Maximální spotřeba proudu: MMA: 29 A; TIG: 21 A; CUT: 30 A 16 A

• Zabezpečení sítě: 16 A

• Hmotnost: 8,5 kg

• Rozměry: 430 x 170 x 310 mm

• Stupeň ochrany: IP23

Rozsahy regulačních parametrů

• Předtok plynu: 0-2 s

• Dodatečný průtok plynu: 1-15 s

• Zvyšování proudu: 0-15 s

• Pokles proudu: 0-15 s

• Počáteční proud: 10-200 A

• Svařovací/řezací proud: MMA: 20-180 A; TIG: 10-200 A; CUT: 15-50 A

• Základní proud: 10-200 A

• Kráterový proud: 10-200 A

• Pulsní frekvence: 0,5 - 200 Hz

• Šířka pulsu: 10-90 %

• Čas bodového svařování: 0,01 - 2,5 s

• Čas pauzy během bodového svařování: 0,1 - 10 s

Hořák TIG

• Typ hořáku: T-17

• Maximální proudové zatížení: 200 A

• Předtok plynu: 10-20 1/min

• Zapálení oblouku: Bezkontaktně (HF)

• Délka: 4 m

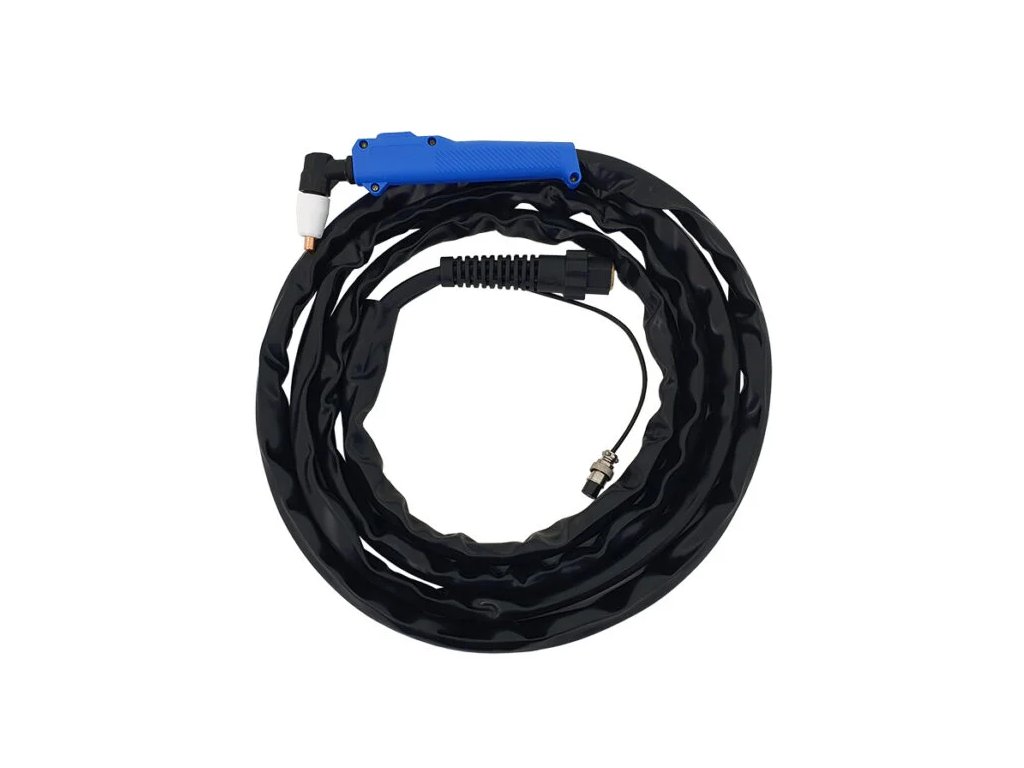

Plazmový hořák

• Typ hořáku: PT31

• Maximální proudové zatížení: 50 A

• Pracovní cyklus: 35%

• Tlak vzduchu: 3,5-5,0 bar (0,35-0,5 Mpa)

• Proud vzduchu: 120 l/min

• Zapálení oblouku: Kontaktně

• Délka: 4 m
