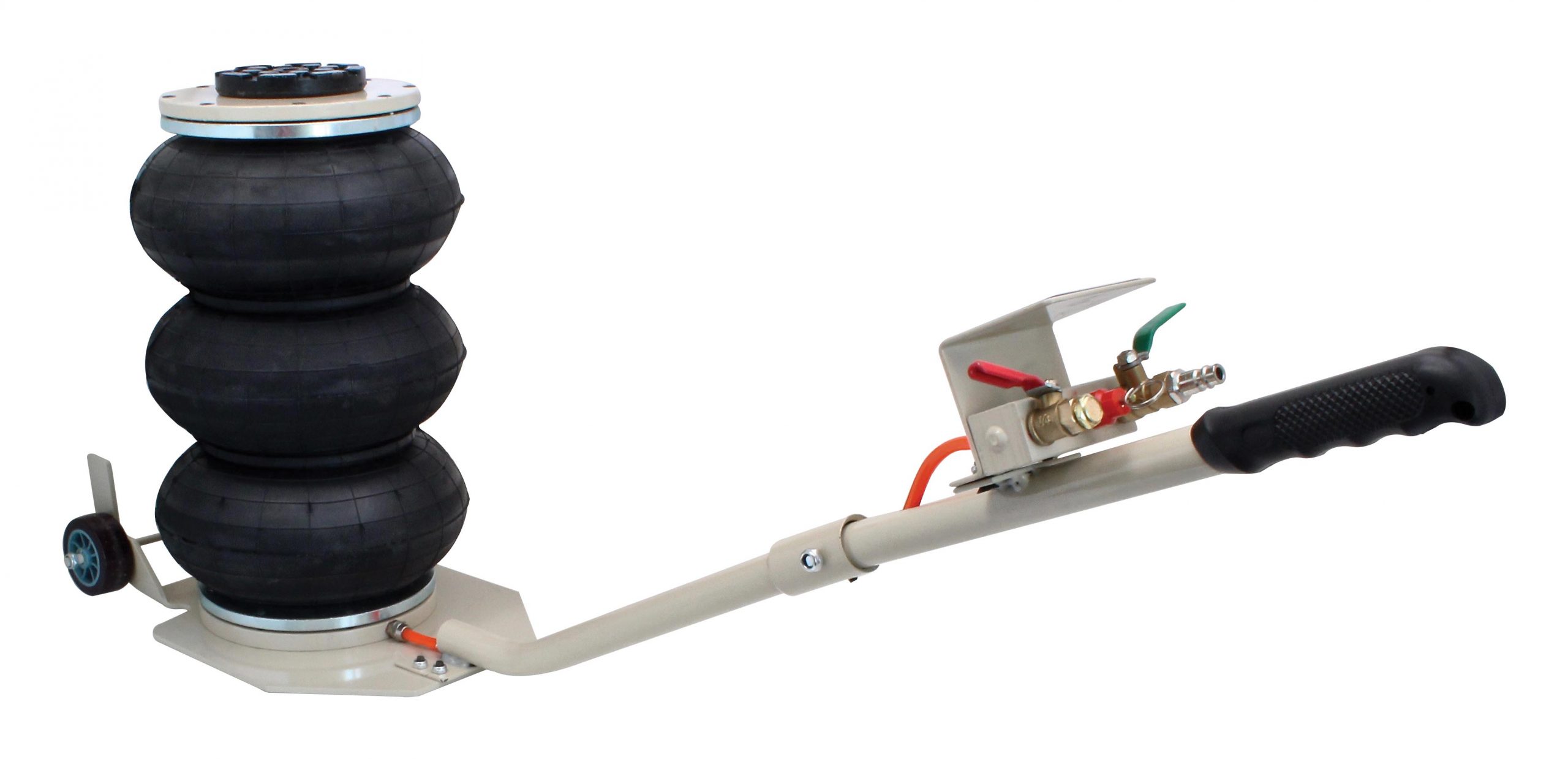

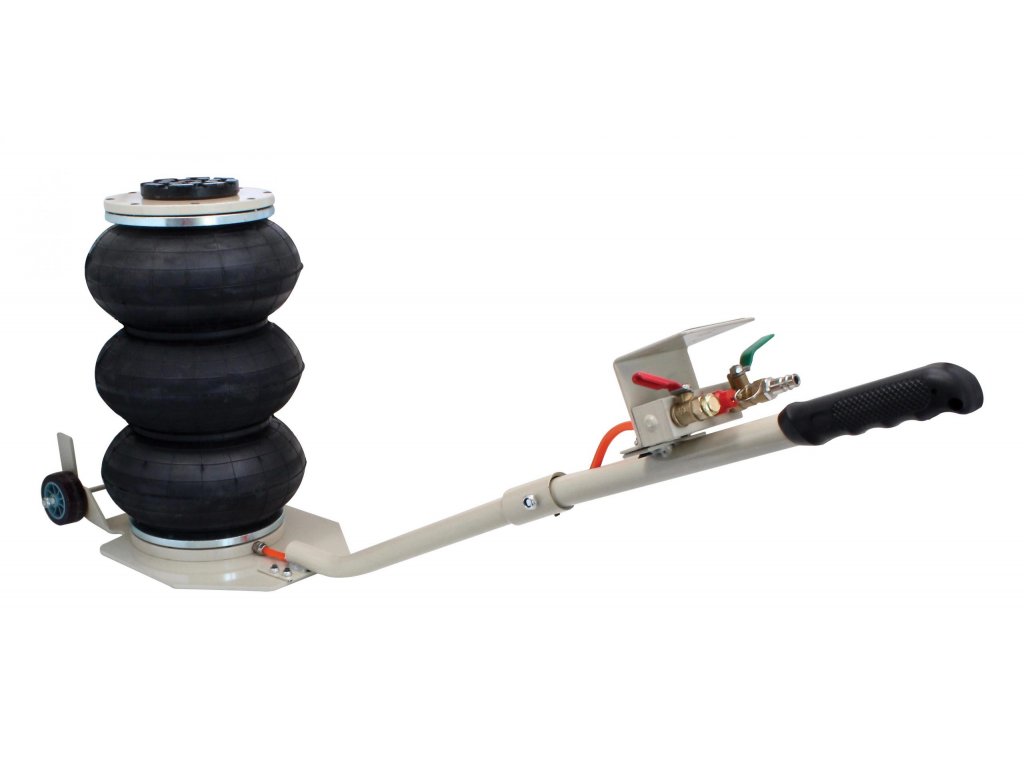

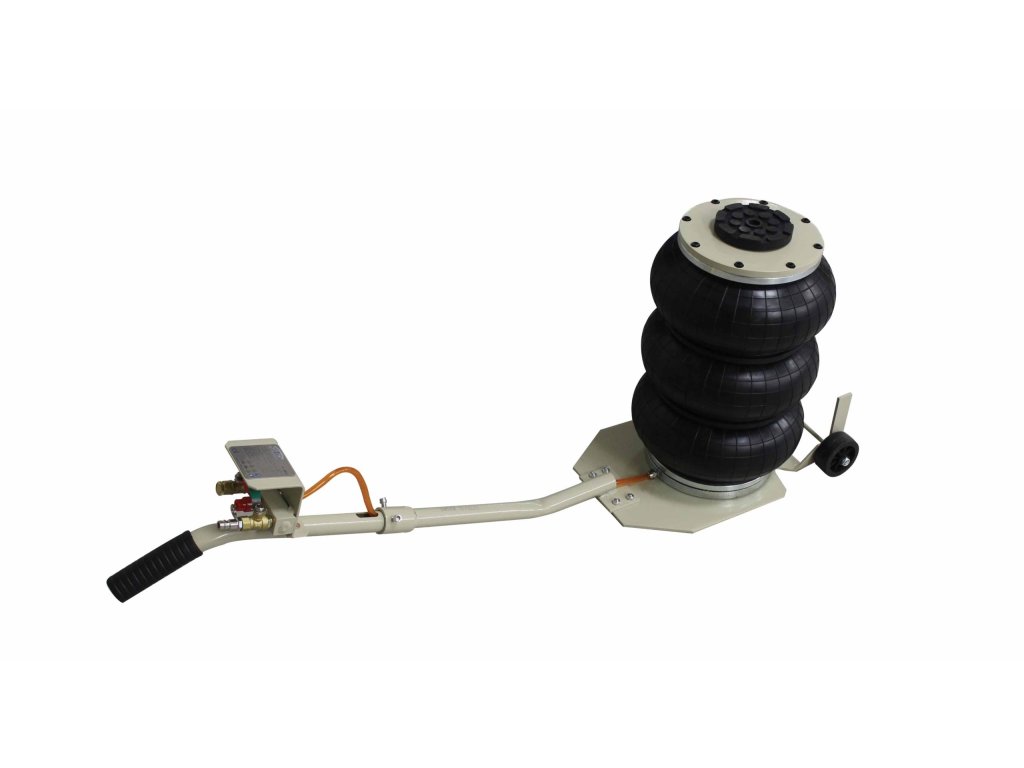

Pneumatický měchový zvedák 3T S-ABJ3

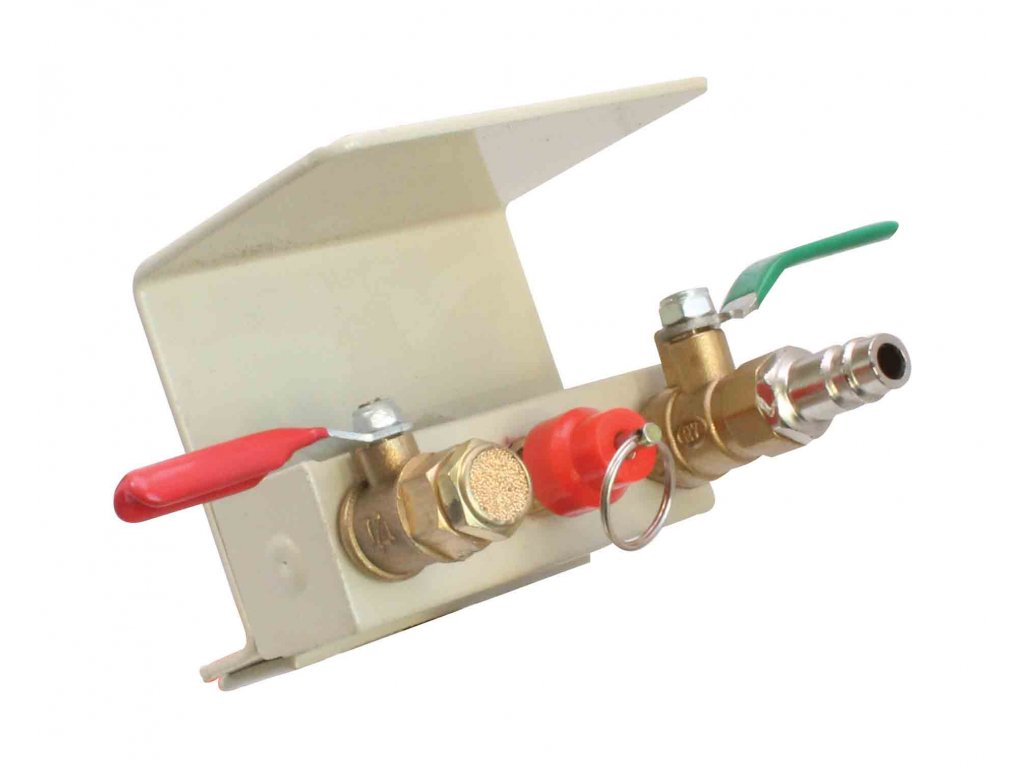

Měchový zvedák byl navržen a vyroben ke zvedání vozidel do 3000 kg. Zvedák má dva ovládací ventily, vstupní a výstupní, díky čemuž je ovládání velmi jednoduché. Po naplnění měchů a odpojení přívodu stlačeného vzduchu nehrozí, že zvednuté vozidlo samo spadne. Zajišťuje to automatický zpětný ventil, který může otevřít pouze obsluha kladkostroje. Vypouštěcí ventil se nachází v horní části rukojeti.

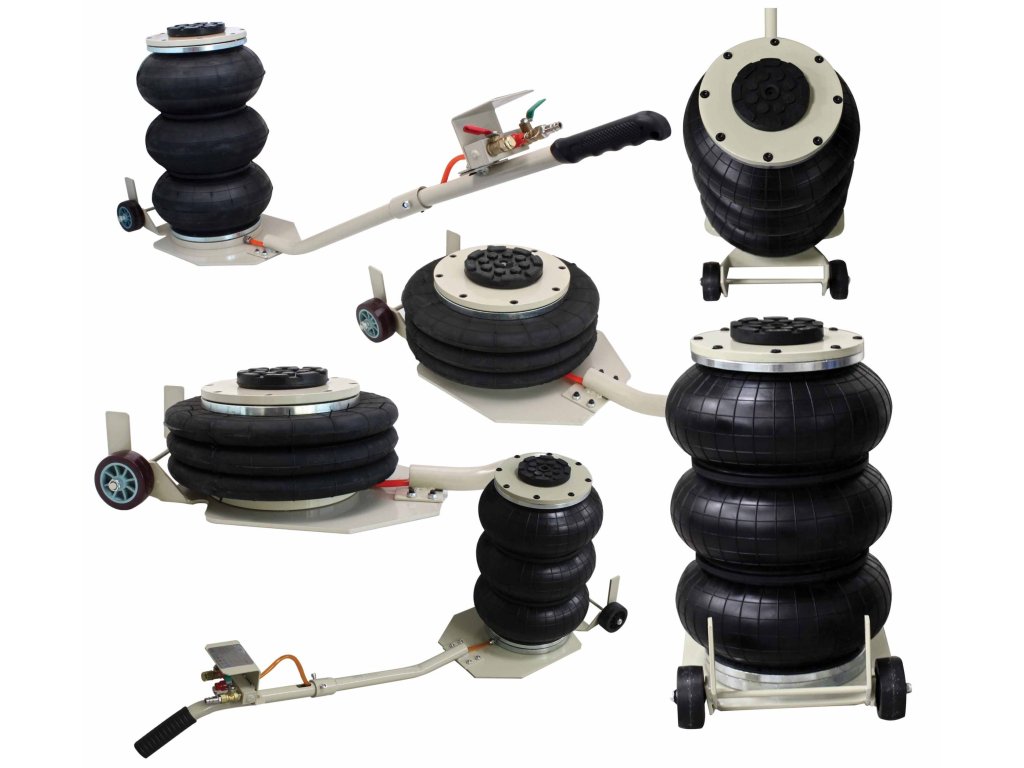

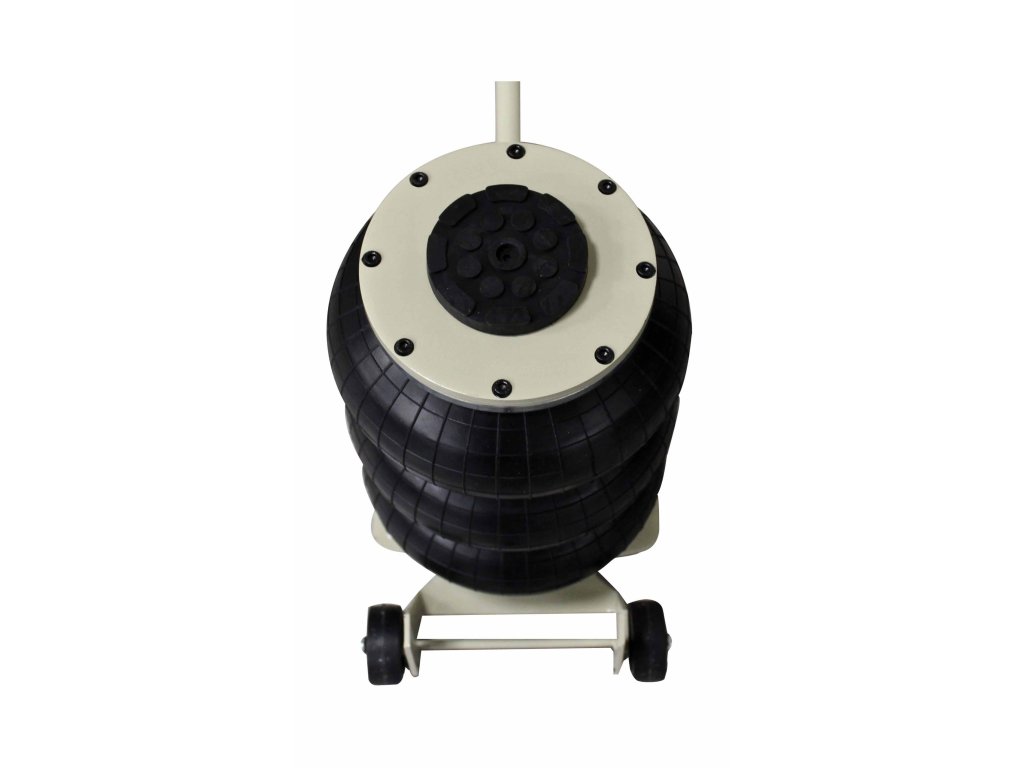

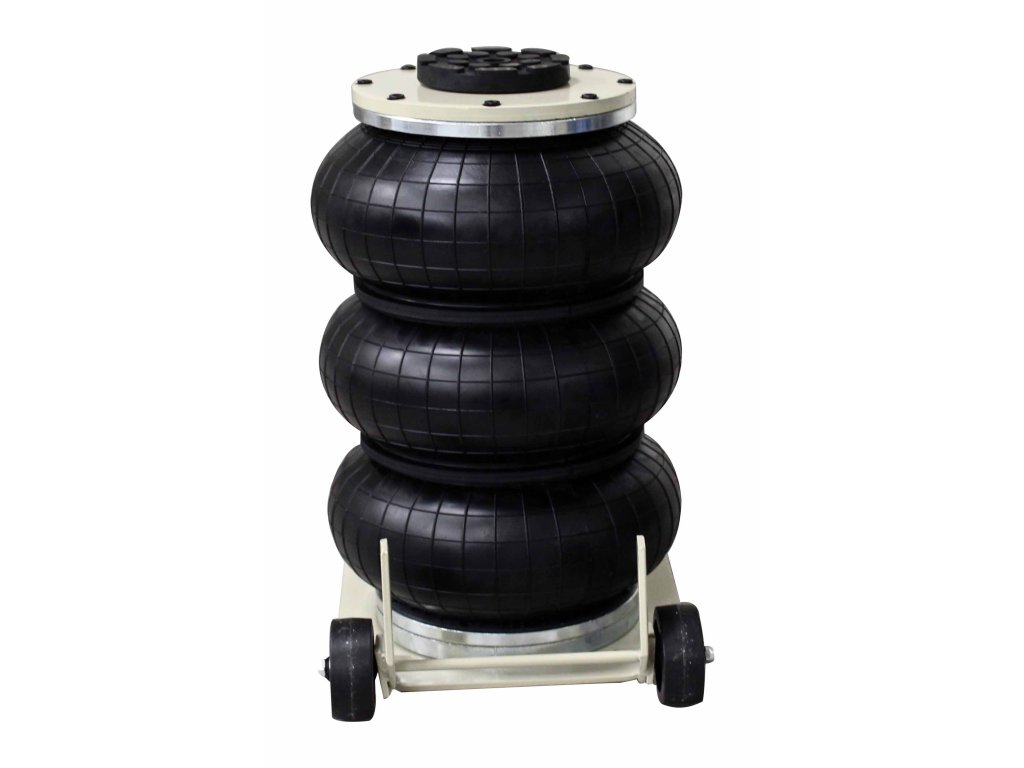

Vzduchový zvedák byl navržen tak, aby jeho skladování a přeprava byly jednoduché: zakřivená rukojeť, dvě kola a stojany na vertikální zvedací plošinu pro snadné skladování. Zvedací měchy jsou vyrobeny z vyztužené gumy a vodící manžety uvnitř měchů zajišťují stabilitu konstrukce při zvedání. Gumový oddělovač navíc zabraňuje pohybu zdviženého nákladu.

TECHNICKÁ DATA:

- maximální zatížení: 3000 kg
- minimální výška zdvihu: 145 mm
- maximální výška zdvihu: 400 mm
- průměr gumového polštáře: 270 mm
- pracovní tlak: 6 - 12 bar
