Launch X431 Scopebox 02-01

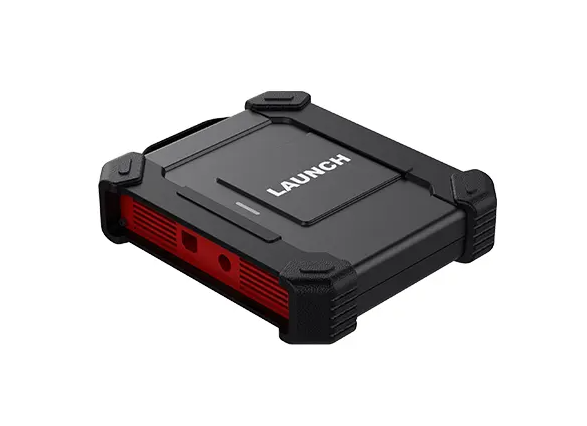

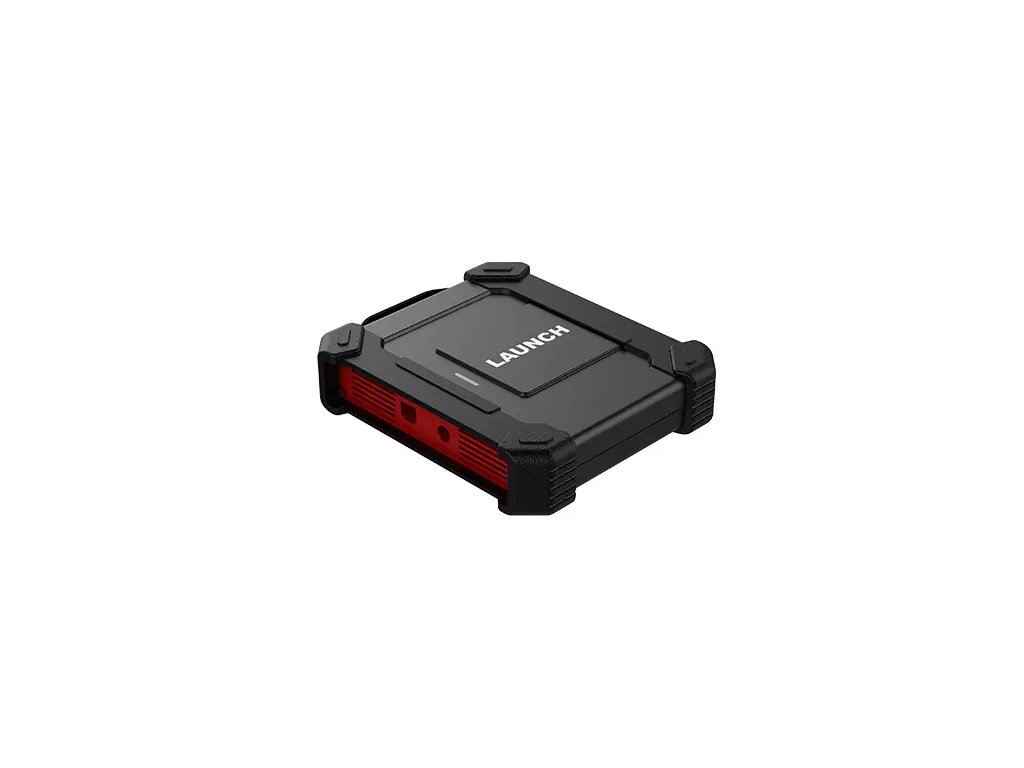

Launch X431 Osciloskop vám umožňuje transformovat váš Launch X431 na zařízení, které dokáže rychle identifikovat, lokalizovat a izolovat podezřelé a přerušované signály. Tyto signály pak může analyzovat a odhalit, zda skutečně existují nějaké chyby ve snímačích, akčních členech, obvodech nebo elektronických řídicích jednotkách. To vám pomáhá ušetřit čas při provádění diagnostiky vozidla a také snižuje nákladné výdaje vynaložené na zbytečné náhradní díly.

Zařízení dokáže zaznamenávat a zobrazovat elektrické signály a jejich průběhy, jakož i porovnávat a zkoumat podle předem určených parametrů. Tyto parametry zahrnují:

• Amplituda - maximální napětí signálu

• Forma - tvar signálu,

• Šířka impulsu - pracovní cyklus signálu nebo časový interval

• Array - opakovací charakteristiky signálu

Osciloskop X431 je vynikajícím nástrojem pro detailní analýzu elektrických komponentů v automobilech. S jeho stabilním, odolným a přenosným designem je určen pro specifické testovací úkony, které zahrnují obvody, senzory, akční členy a zapalování.

VLASTNOSTI:

• Obsahuje integrovanou knihovnu standardních průběhů

• Automatické nastavení tvaru vlny na všech 4 kanálech

• Každý kanál může fungovat autonomně, což umožňuje čistý signál bez rušení

• Kvalitní twist and lock BNC konektory

• Jednoduché a intuitivní rozhraní

• Obsahuje výběr standardních zapalovacích adaptérů

• Zahrnuje předvolby nastavení zapalování

• Extrémně rychlé zachycení "glitch" výskytů s pokročilými spouštěči

• Zabudovaný generátor pravoúhlého signálu zaručuje ověření přesnosti a kalibraci

• Všechny uložené průběhy lze zaznamenat, uložit a vytisknout

• Přehrávání různými rychlostmi na pomoc při zkoumání a analýze

• Samostatný modul scopebox umožňuje vzdálené prohlížení displeje GDS/EuroPad pomocí jediného USB kabelu

• Veškerý software je předinstalován

• Připojení k X431 přes USB

• Obsahuje nejvyšší vzorkovací frekvenci v tomto odvětví, aby lépe zachytila i ty nejmenší chyby

• Šířka pásma: 20 MHz

• Přesnost DC +/- 1 %

Výkonný doplňkový modul účinně odhaluje elektrické poruchy v různých komponentech jako senzory, akční členy a obvody. Tento osciloskop je kompatibilní se skenovacími nástroji řady X-431 prostřednictvím aplikace O2-2, což umožňuje přesné diagnostické výsledky, rozšiřující funkčnost skenovacího nástroje. S možností testovat obvody, senzory, ovladače, zapalování atp. nabízí různorodé testy pro široké pokrytí potřeb diagnostiky automobilů.

Osciloskop X431 se vyznačuje schopností zaznamenávat a přehrávat data s vysokým rozlišením, až o 70% efektivněji než jiné osciloskopy na trhu.

TECHNICKÉ PARAMETRY:

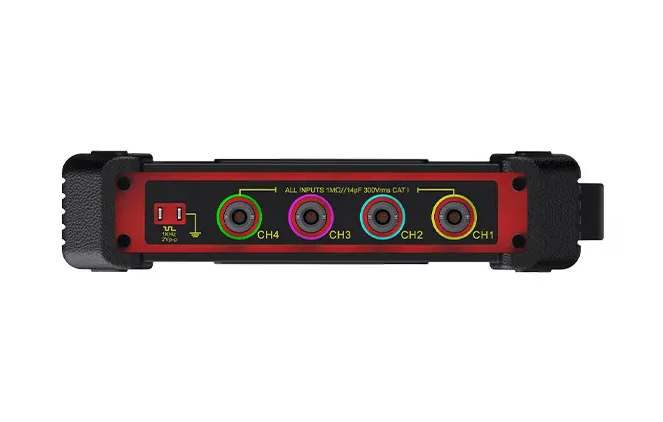

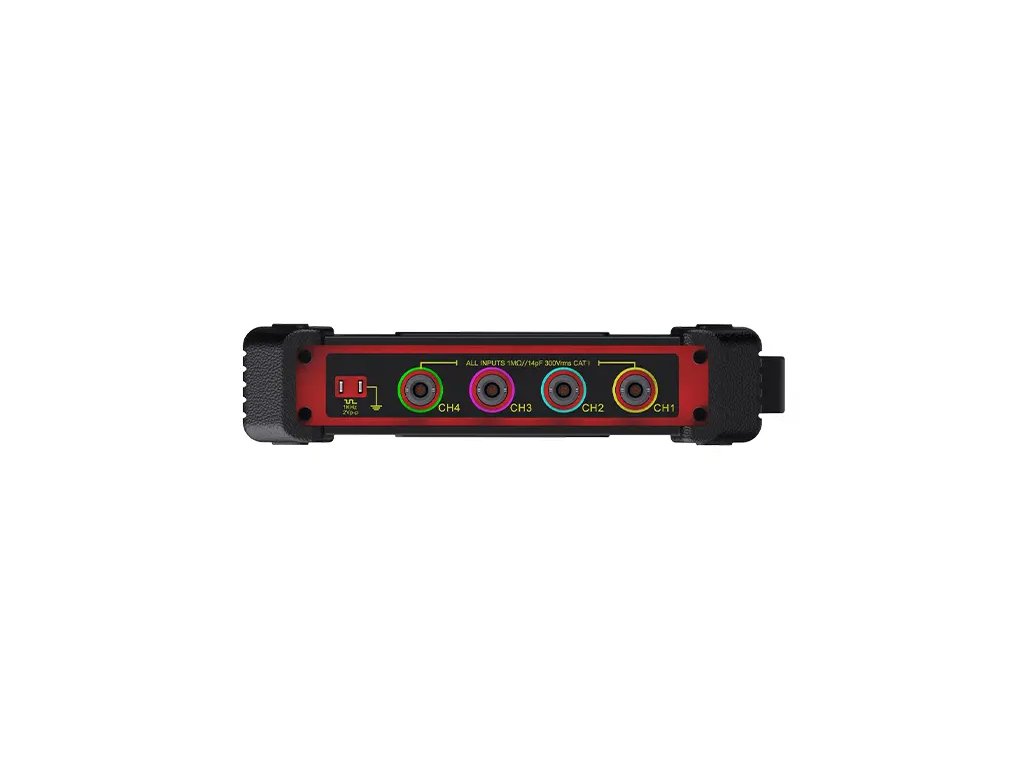

• Počet kanálů: 4

• Šířka pásma: 100 MHz

• Doba stoupání: ≤ 3,5 ns (typické)

• Přesnost: ± 3 %

• Vstupní impedance: 1MΩ ±1,5%

• Typ vstupu: Jednostranný, BNC konektor

• Vstupní spojka: DC AC

• Ochrana proti přetížení: ±200V na jednom vstupu

• Rozsahy časové základny: 50ns1ks (1 kanál), 100ns1ks (2 kanály), 200ns~1ks (4 kanály)

• Vertikální rozlišení: 8 bitů

• Vyrovnávací paměť: 50 milionů (pro 4 kanály)

• Rozhraní napájení: USB port, DC IN port

• Výměna dat přes: USB

• Režim spouštění: Normal, Auto a Single SEQ

• Pokročilé spouštěče: Hrana, šířka impulsu
